Heckauszüge

Vanable Heckauszug

Airlineschiene Sitzgruppe

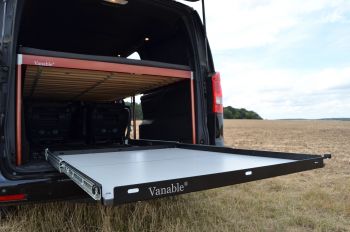

Unser Heckauszug passt perfekt unter das Vanable und ist damit die so oft gewünschte praktische Ergänzung für den Umbau von Kleinbus oder Transporter. Die Maße ermöglichen eine optimale Raumnutzung und sind für handelsübliche Aufbewahrungsboxen optimiert. Der Auszug lässt sich auf die volle Länge herausziehen und hat von uns das optimale Verhältmis aus hoher Traglast und geringem EIgengewicht erhalten. Der Auszug ermöglicht die leichte Zugänglichkeit vom gesamten Equipement ohne euch irgendwie einzuschränken.

Die einfache, fast werkzeuglose Montage macht den Einbau ebenso unkompliziert wie beim Vanable. Die Kombination aus robusten Schwerlastauszugsschienen und die Leichtbauweise der übrigen Konstruktion macht den Vanable-Heckauszug haltbar, stabil und leicht zugleich. Zum sicheren Be- und Entladen wird der Heckauszug beim Herausziehen sowie beim Einschieben an zwei Hebeln entriegelt.

Derzeit sind folgende Auszüge verfügbar:

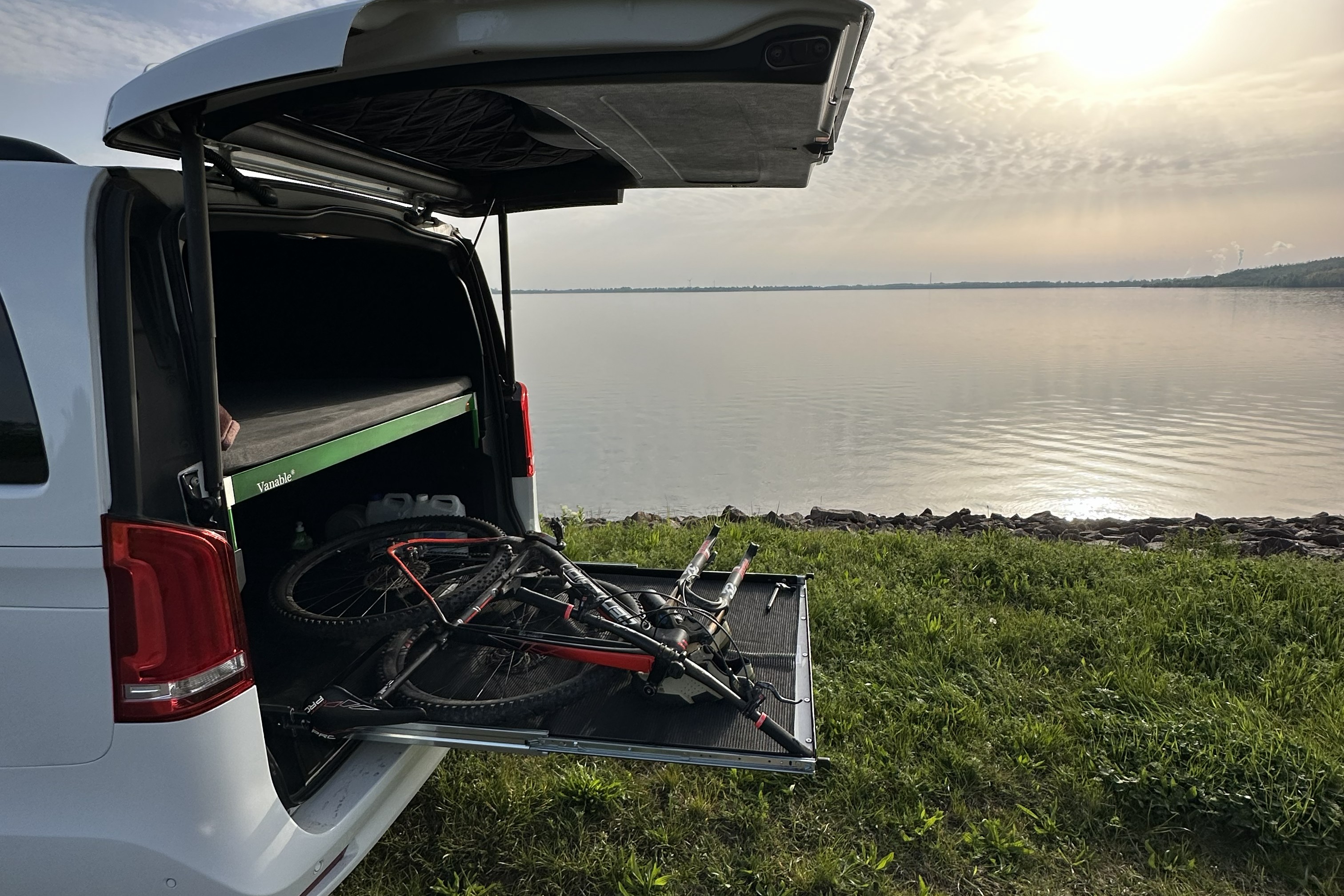

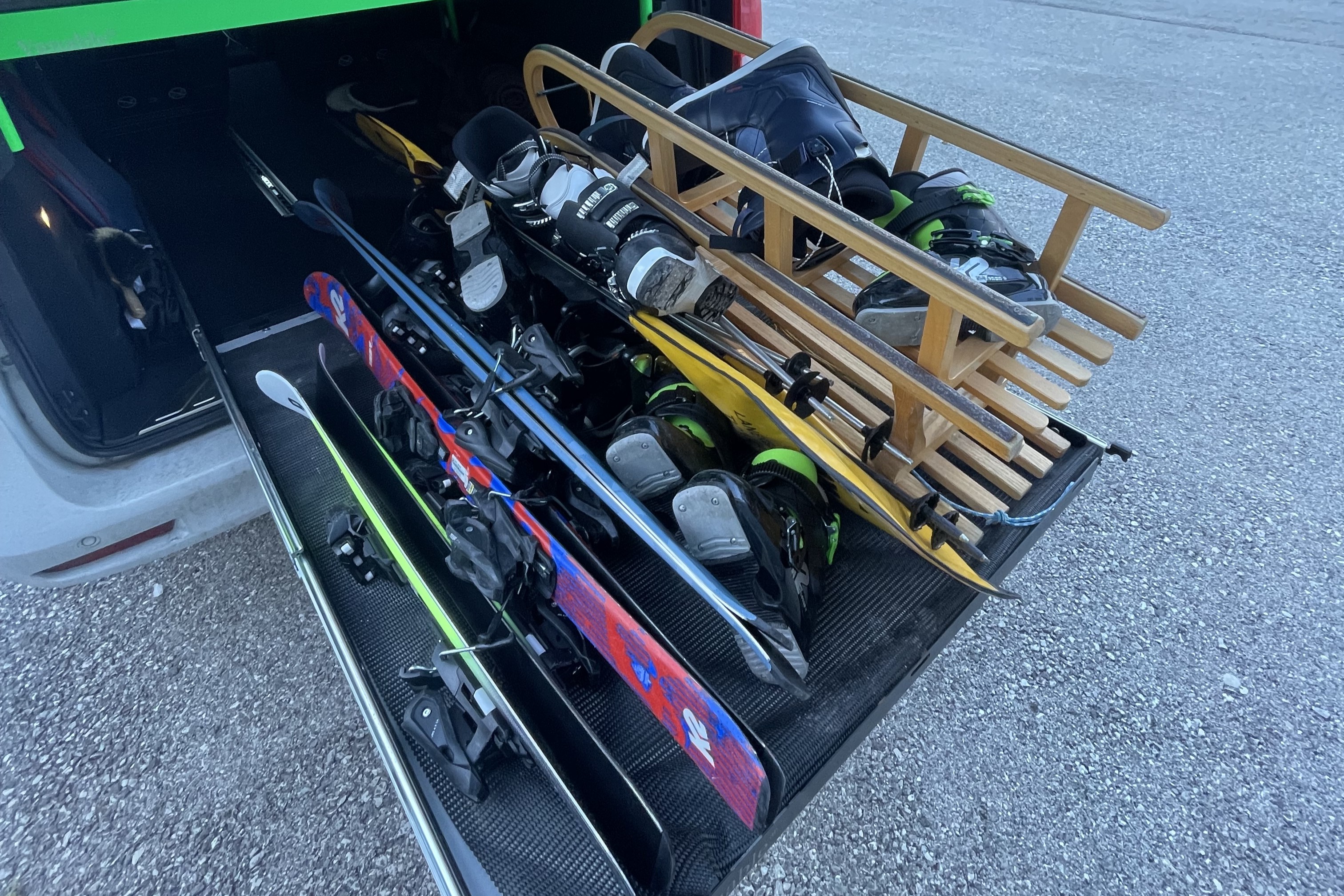

Mercedes mit Airlineschiene 120cm

Ford L1 120cm

Ford L2 150cm

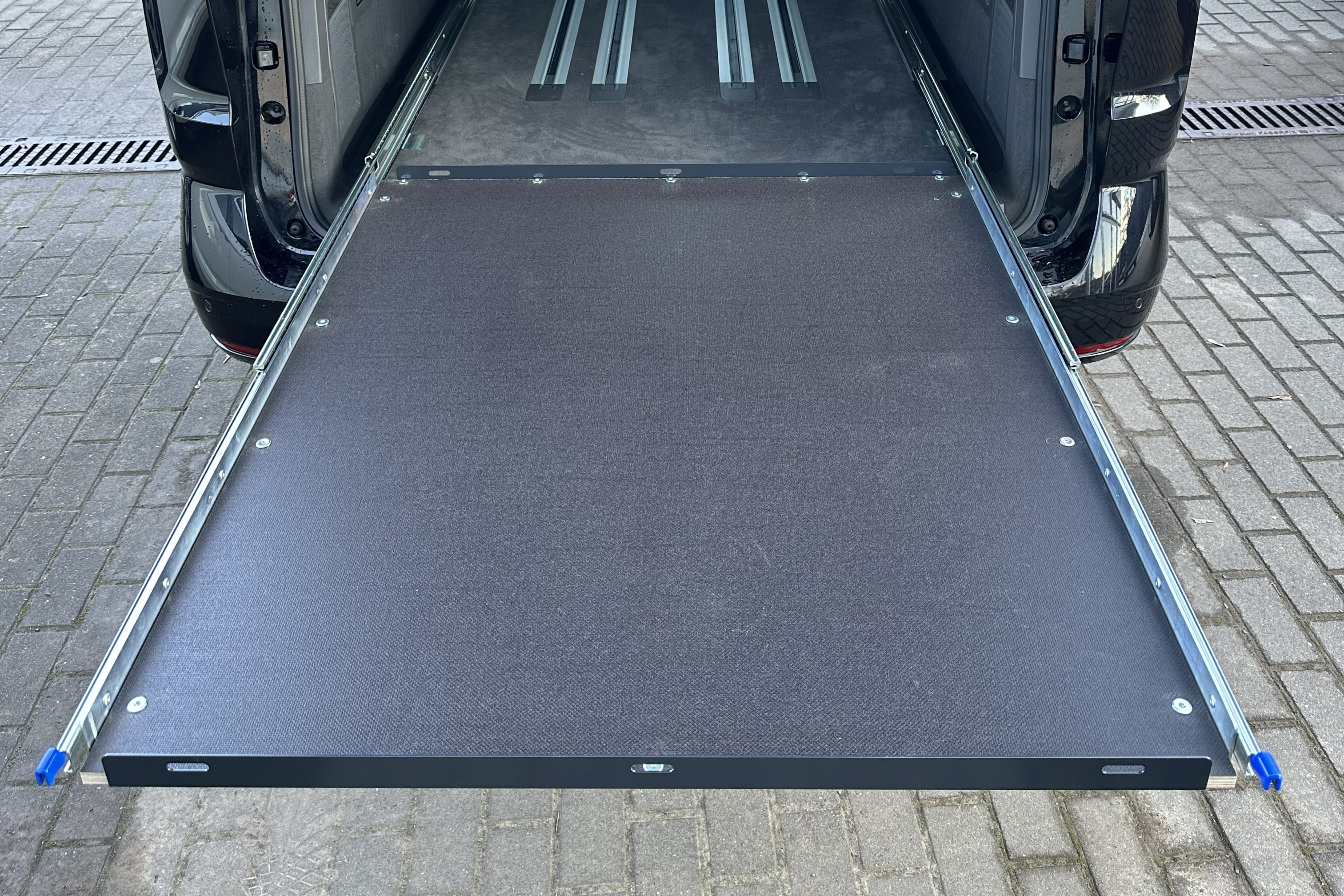

VW 80cm, 120cm

Eigenschaften:

  • maximale Beladung vom Heckauszug im ausgezogenen Zustand beträgt 180 kg
  • Gewicht ca. 25 kg
  • Hybrid-Bauweise kombiniert mit Holz-Verbundwerkstoffen und Metall-Rahmenelmenten
  • vormontiert - einfache Endmontage erforderlich
  • Auszugslänge: 1220 mm
  • Außenmaß
    • Breite ist Fahrzeugabhängig
    • Höhe 65 mm
    • Tiefe 1220 mm
  • Innenmaß der Auszugsfläche
    • Breite Fahrzeugabhängig
      • Mercedes 940 mm
      • Ford 1.049 mm
    • Tiefe 1.210 mm

Aufbau:

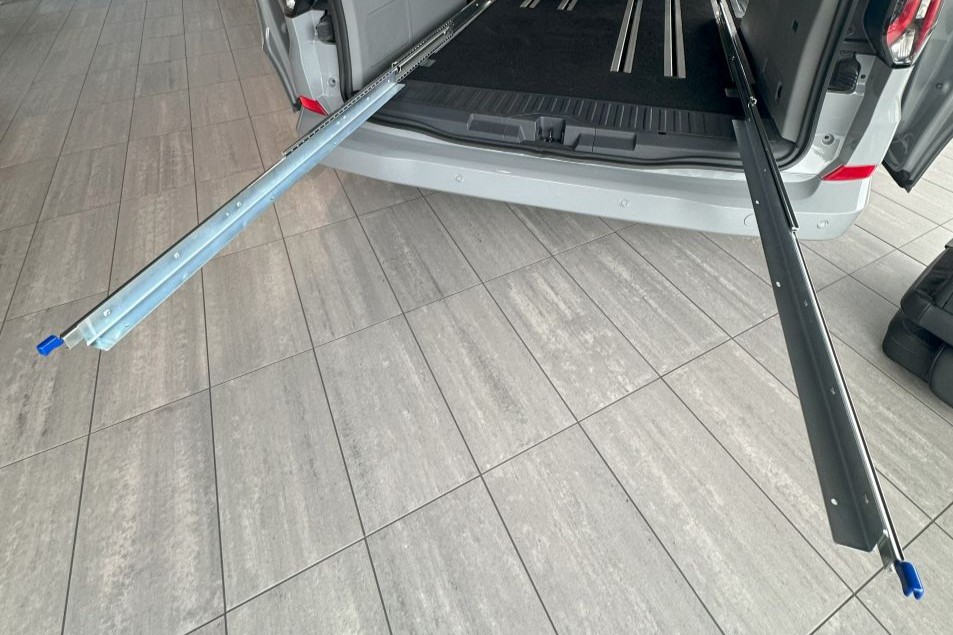

  • 2 x Schwerlastauszugschienen Heavy-duty-slide
    • 250 kg Traglast
    • Kaltgeformter Stahl - verzinkt und chromatiert (Schutz vor Korrosion)
    • Kugelgelagerte Teleskopschienen (sanfter und geräuscharmer Leichtlauf)
  • Verschlüsse zu den Schienen der jeweiligen Modelle
    • Bei Mercedes inklusive 4 Airline Befestigungen für das Sitzschienensystem mit Arretierung
    • Bei Ford Tourneo Custom L1 in den 2 äußeren Bodenhalterungen, welche sonst für die hintere Sitzreihe vorgesehen sind.
  • Verriegelung in ein- und ausgefahrener Position
  • Kunststoffgleiter zum Schutz der Sitzschienen an Befestigungsblechen genietet
  • Boden: 15mm Pappelverbundelement mit beidseitig HPL-Beschichtung hellgrau (2-teilig für einfache Montage und Lagerung)
  • Metall-Rahmen-Winkelkonstruktionen gewichtsoptimiert und pulverbeschichtet

Download der Aufbauanleitung für Mercedes 120cm:  pdfAufbauanleitung_Heckauszug_MB.pdf

Download der Aufbauanleitung für Ford L1 120cm: pdfAufbaunleitung_Heckauszug_Ford.pdf

Download der Aufbauanleitung für Ford L2 150cm: pdfAnleitung_Heckauszug150_FTCL2.pdf

Zahlung erfolgt via Vorkasse nach Angebot/Auftragsbestätigung. Lieferung erfolgt in der Regel innherhalb von 5 Werktagen. Zeitnah werden wir den Heckauszug auch für weitere Modelle anbieten.

PREISE

  -------------------Mercedes------------------------

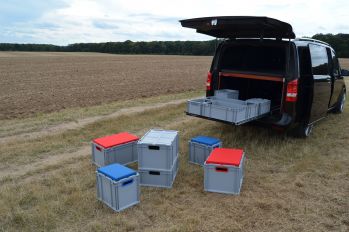

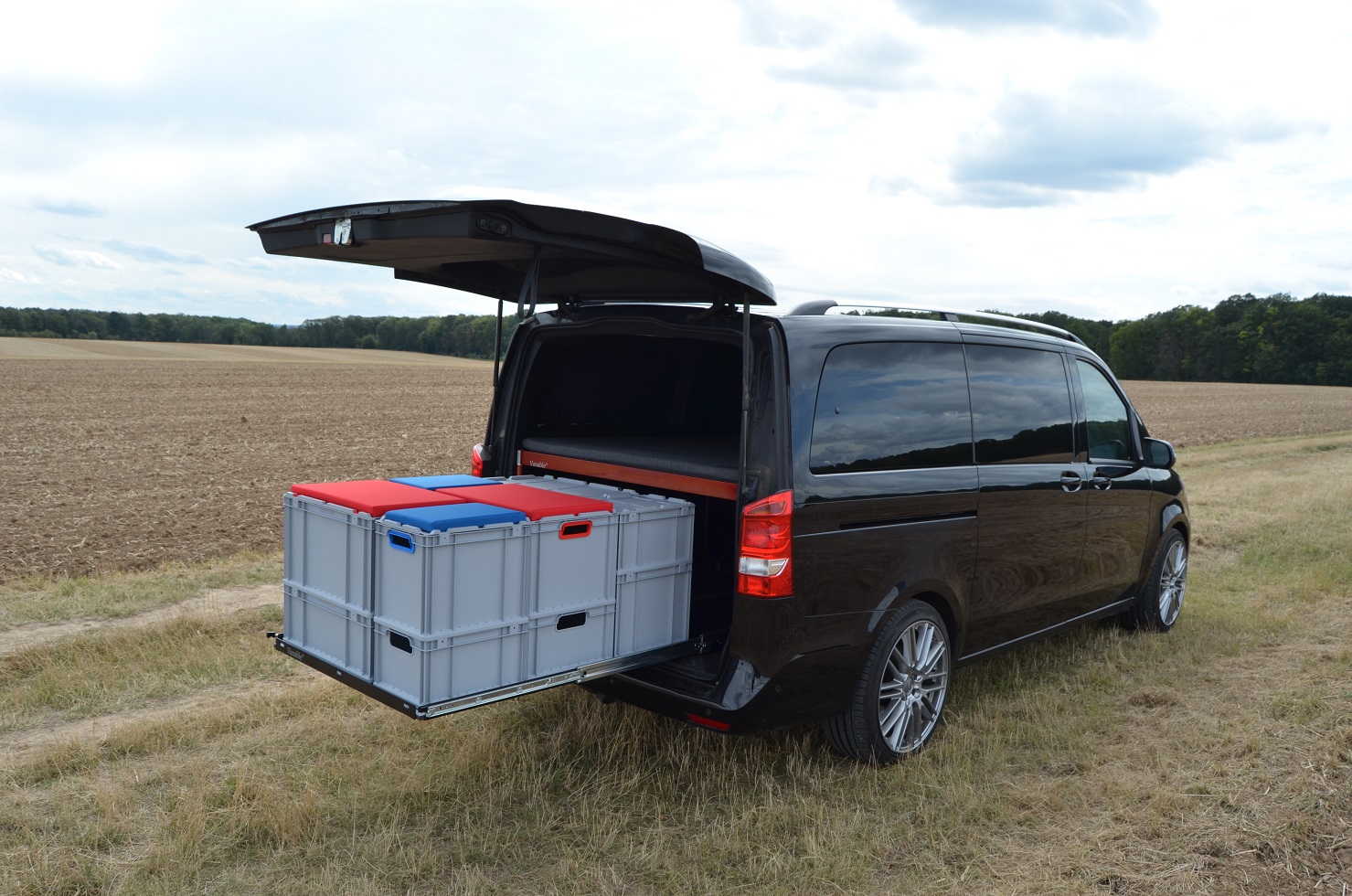

12 Boxen (Siehe Abbildung) mit ca. 600l Fassungsvermögen (bei Vanable-Beinlänge von mind. 62cm - sonst nur flachere Boxen möglich).
Mit diesem Set bekommt jede Busausstattung die nötige Ordnung.
Zusätzlich ergibt sich eine Sitzgruppe für 4 Personen.
  • 2x Box groß mit Sitzpolster
  • 2x Box klein mit Sitzpolster
  • 1x Box groß mit Deckel
  • 1x Box klein mit Deckel
  • 3x Box groß
  • 3x Box klein

 AuszugmitBox AuszugBox

 -------------------FORD------------------------



12 Boxen (Siehe Abbildung) mit ca. 550l Fassungsvermögen
(bei Vanable-Beinlänge von mind. 58cm - sonst nur flachere Boxen möglich).
Mit diesem Set bekommt jede Busausstattung die nötige Ordnung.
Zusätzlich ergibt sich eine Sitzgruppe für 4 Personen.
  • 2x Box groß mit Sitzpolster, oben
  • 2x Box klein mit Sitzpolster, oben
  • 2x Box groß mit Deckel, oben
  • 4x Box groß, flach - unten
  • 2x Box klein, flach - unten

 Ford Heckauszug Heckklappe offen Ford Tourneo Custom Heckauszug 1

Ford Heckauszug Ausgefahren 1  Ford Euroboxen



----------------------------------------------------------------

Hier gehts zu den Heckauszügen in unserem Shop:

Du willst einen individuellen Heckauszug? Gerne erstellen wir Dir ein Angebot.

Hier geht's zum Anfrageformular

oder schreib einfach eine Mail an: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
